در کلیه رشته های مهندسی، نرم افزارها صرفا یک ابزار برای راحتی کار مهندس هستند. دانستن نحوه کار با این نرم افزارها، یک مهارت مهم است، اما علم نیست. متاسفانه بارها دیده شده دانشجویان و افرادی که تقریبا هیچ شناختی از تاسیسات ندارند، در اولین گام ورود به این حرفه، قبل از مطالعه و شناخت اصول دانش تهویه مطبوع، به دنبال یادگیری نرم افزارها هستند و بعضا هزینه های بسیار هنگفتی برای یادگیری آنها می پردازند. غافل از اینکه دانستن نرم افزار، بدون برخورداری از درک و دانش تاسیساتی، چیزی جز کشیدن نقاشی های کودکانه نیست. پس لطفا اگر در ابتدای راه ورود به دنیای تاسیسات هستید و بدون هیچ مطالعه ای قصد یادگیری نرم افزارها را دارید، از پای میز کامپیوتر بلند شوید، به کتاب فروشی بروید و چند کتاب تاسیساتی بخرید، چند کتاب مرجع خوب خارجی دانلود کنید، به چند پروژه خوب تاسیساتی سر بزنید و زمانی که به شناخت کافی از مهندسی تهویه مطبوع رسیدید، به سراغ این مطلب بیایید و نرم افزار مورد نیاز خود را انتخاب کنید و یاد بگیرید.
برای اجرای کلیه بخش های تاسیسات مکانیکی ساختمان درخواست خود را در کارگشا ثبت نمایید.
هر بخش از طراحی تاسیسات ساختمان، نرم افزار های مختص خود را دارد که در ادامه به آنها می پردازیم.
نرم افزار محاسبات بار گرمایش و سرمایش

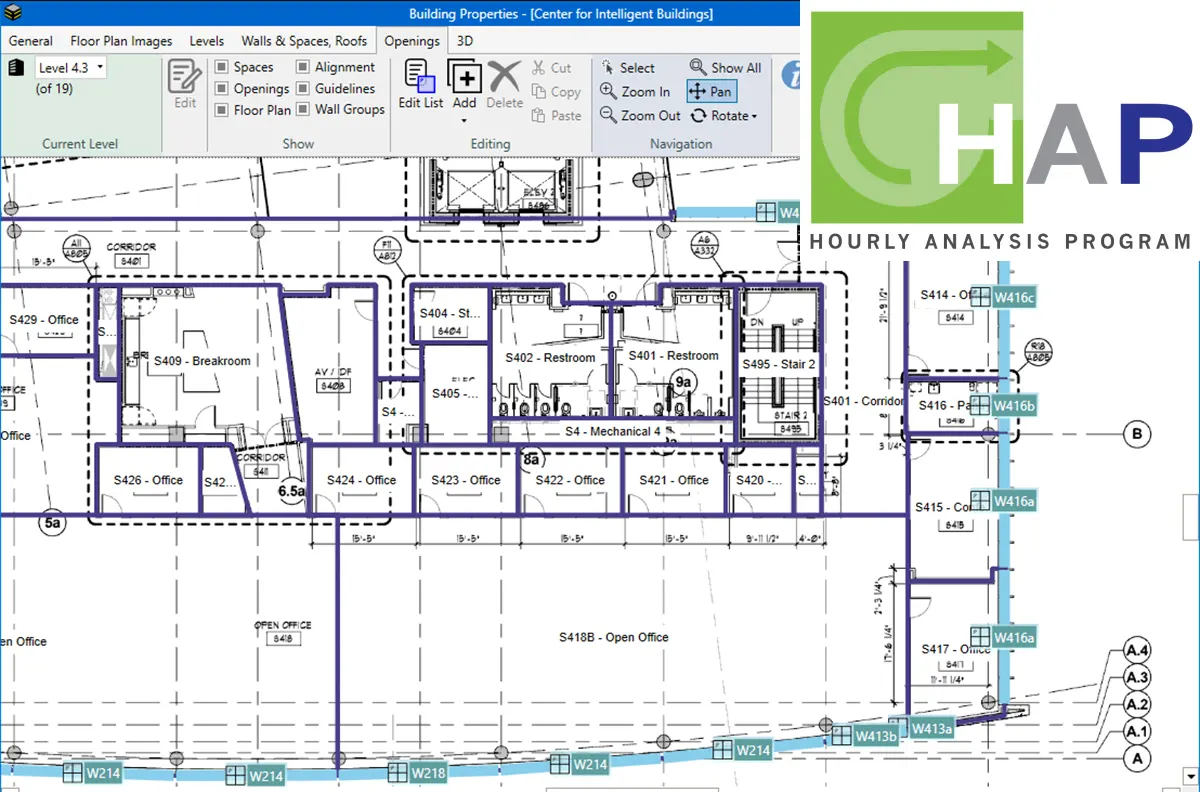

نرم افزار Carrier HAP
ساده ترین و پر کاربردترین نرم افزار محاسبات بار گرمایش و سرمایش، Carrier HAP است. برنامه ای ساده و کم حجم و در عین حال پر کاربرد برای محاسبات بار تاسیسات مکانیکی و سایزینگ تجهیزات، که توسط شرکت کریر، بزرگترین تولید کننده سیستم های تهویه مطبوع در جهان ساخته شده است. نرم افزارهای دیگری مثل TRANE TRACE و CHVAC و … نیز وجود دارند که البته در ایران هیچ گاه به محبوبیت کریر هپ نرسیدند.

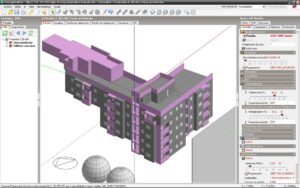

نرم افزار DesignBuilder
نرم افزار DesignBuilder که اخیرا در ایران محبوبیت یافته، از نظر دقت و کیفیت نتایج و آنالیز دقیق و کامل بار گرمایش و سرمایش، از کلیه نرم افزارهای مذکور مناسب تر است. اما بزرگترین مشکل آن، سنگین بودن برنامه و طولانی شدن زمان انجام محاسبات در این برنامه به علت دقت و الگوریتم محاسباتی آن می باشد. در واقع دیزاین بیلدر یک نرم افزار تخصصی آنالیز انرژی در ساختمان است که به علت User-friend بودن محیط آن، گاهی توسط مهندسین برای محاسبات بار هم مورد استفاده قرار می گیرد. ولی استفاده از آن برای پروژه های بزرگ به خصوص بلند مرتبه ها، از نظر زمانی به صرفه نیست چرا که پردازش آن می تواند چند ساعت به طول انجامد.
مطلب پیشنهادی: در طراحی پروژه های مختلف تاسیساتی، از چه استانداردهایی باید استفاده کنیم؟

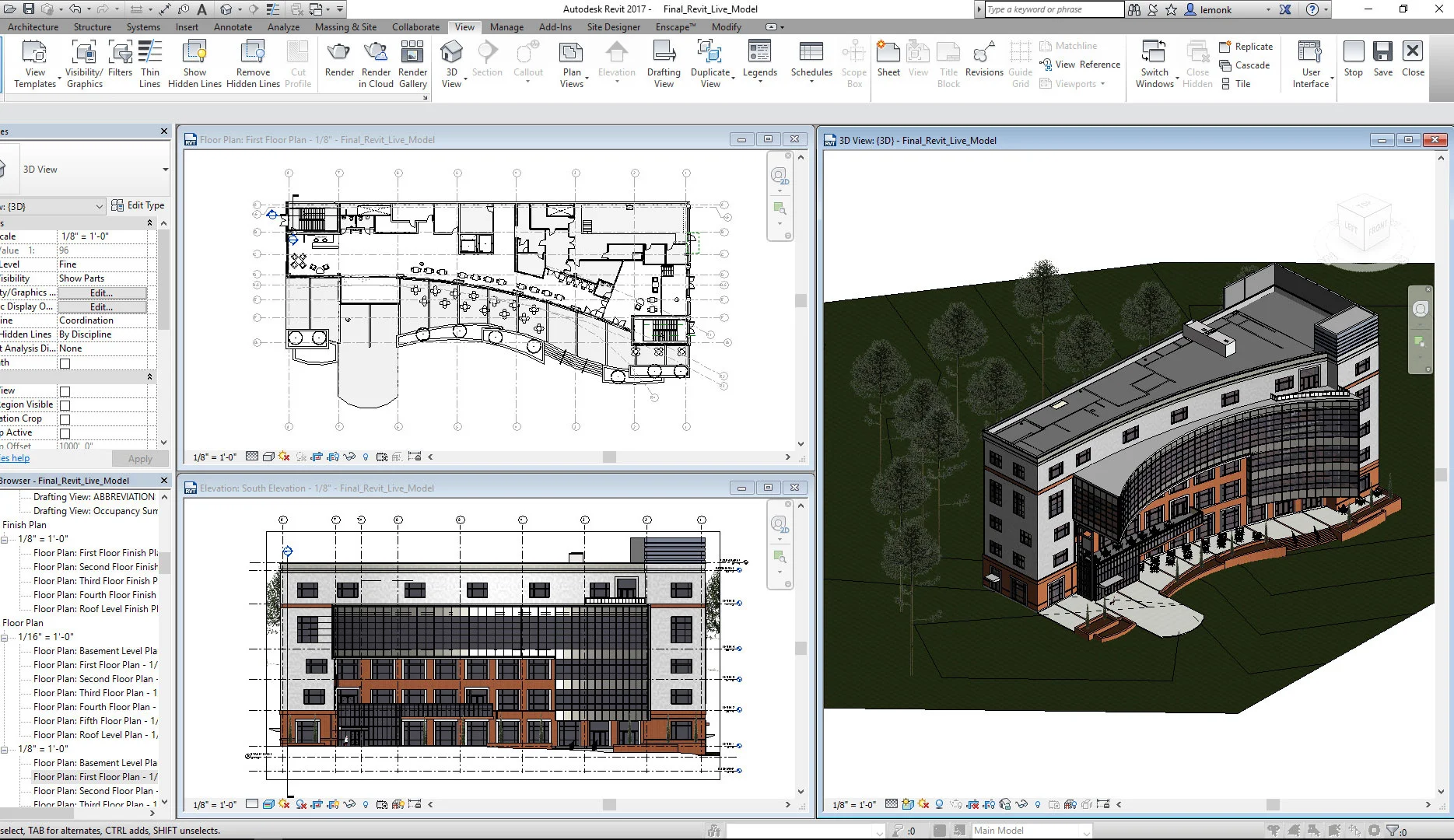

نرم افزار Revit
همچنین نرم افزار Revit که در بخش نرم افزارهای نقشه کشی به آن خواهیم پرداخت، یک ماژول محاسبات بار هم دارد که در ایران به علت شکسته بودن قفل این نرم افزار، کمتر مورد اعتماد مهندسان قرار دارد.
نرم افزارهای تاسیسات مکانیکی جهت نقشه کشی

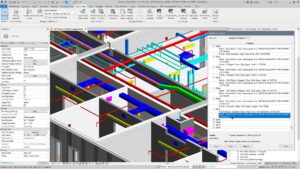

رایج‌ترین نرم افزار برای نقشه کشی، اتوکد دو بعدی است. در حال حاضر تسلط بر اتوکد، برای یک مهندس تاسیسات از نان شب واجب تر است! اما امروزه، با توسعه مفهوم BIM و البته مدلسازی سه بعدی ساختمان، گرایش جامعه مهندسی به سوی این نرم افزارها بیشتر شده است. دو نرم افزار پر کاربرد نقشه کشی سه بعدی تاسیسات، AutoCAD MEP و Revit MEP هستند که امروزه در بسیاری از پروژه های بزرگ به کار می روند. که در بین این دو، Revit به علت قابلیت های گسترده تر و هماهنگی با ساختار BIM، محبوبیت بیشتری در سراسر جهان (بخصوص کشور ایالات متحده آمریکا) دارد.
تعمیرات و سرویس موتورخانه را در خدمات فوری ساختمان ثبت نمایید.
نرم افزار تاسیسات مکانیکی جهت سایزینگ کانال

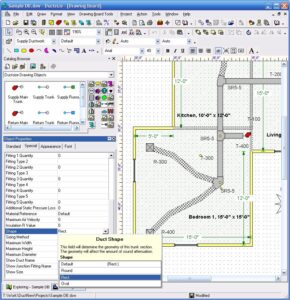

نرم افزار سایزینگ کانال Ductsizer
رایج ترین نرم افزار سایزینگ کانال، Ductsizer است که با وارد کردن CFM مورد نیاز عبوری در کانال و همچنین افت فشار کانال با توجه به نوع کانال انتخابی نرم افزار میزان حجم هوا را برای شما محاسبه می نماید.
سپس با وارد کردن طول کانال مورد نیاز، عرض کانال برای شما نمایش داده می شود. قابل ذکر است این نرم افزار برای چک کردن سایز کانال هایی که از طریق جداول محاسباتی بدست آمده بسیار مفید و سریع می باشد. ضمن اینکه ابعاد کانال را با تقریب نسبتا بالایی به شما عرضه می کند. این نرم افزار در زمینه طراحی و انتخاب کانال توزیع هوای تهویه از طریق هواسازها، ایر واشرها، کولرهای آبی و یا کانال های اگزاست کاربرد دارد.
نرم افزار سایزینگ لوله و محاسبات هیدرولیکی pipesizer
نرم افزار pipesizer نرم افزاری بسیار ساده بوده و با وارد کردن اطلاعات مختصری از از جمله قطر لوله و یا GPM مورد نیاز کلیه اطلاعات مورد نیاز را به شما ارائه می دهد. این نرم افزار همچنین دارای دو منوی کشویی برای انتخاب جنس لوله و دمای سیال عبوری از داخل لوله می باشد. به کمک این نرم افزار می توانید اطلاعات زیادی از جمله ضخامت مورد نیاز لوله ها، وزن لوله، وزن سیال عبوری، چگالی سیال، دبی عبوری، افت فشار و بسیاری از پارامترهای دیگر را بدست اورد.
اجرای کلیه تجهیزات برقی را در تاسیسات الکتریکی ساختمان ثبت نمایید.
نرم افزار Pipenet جهت آنالیز جریان سیالات
پایپ نت یکی از قدرتمندترین برنامه های آنالیز جریان سیالات در لوله ها و محاسبات هیدرولیکی است. این نرم افزار در کلیه کاربردهای تاسیساتی، از جمله لوله های آتش نشانی، گرمایش و سرمایش، آبرسانی، سیستم بخار و … کاربرد دارد.
